Cum se instalează un modul de cameră într -o casetă de carcasă PCB pentru electronică?

Instalarea unui modul de cameră într -o casetă de carcasă PCB pentru aplicații electronice este o sarcină care combină precizia electronicelor cu practicitatea proiectării carcasei. În calitate de furnizor de cutii de incintă PCB pentru dispozitive electronice, am asistat de prima dată la importanța acestui proces în diferite proiecte. În această postare pe blog, vă voi ghida prin etapele instalării unui modul de cameră într -o cutie de carcase PCB, oferind informații și sfaturi pe baza experienței mele din industrie.

Înțelegerea elementelor de bază

Înainte de a vă scufunda în procesul de instalare, este crucial să înțelegeți componentele implicate. Un modul de cameră constă de obicei dintr -un senzor de imagine, lentilă și circuite asociate. Pe de altă parte, caseta de incintă PCB oferă protecție, puncte de montare și, uneori, caracteristici suplimentare, cum ar fi izolarea semnalului.

Alegerea incintei potrivite

Selectarea casetei de carcasă PCB corespunzătoare este primul pas. Luați în considerare dimensiunea modulului camerei, spațiul necesar pentru cablare și orice componente suplimentare care ar putea fi adăpostite. Pentru proiecte care necesită izolare a semnalului, aCutie de izolare a semnaluluiPoate fi o alegere excelentă. Aceste carcase sunt concepute pentru a minimiza interferența electromagnetică (EMI) și pentru a asigura modulul camerei funcționează fără probleme.

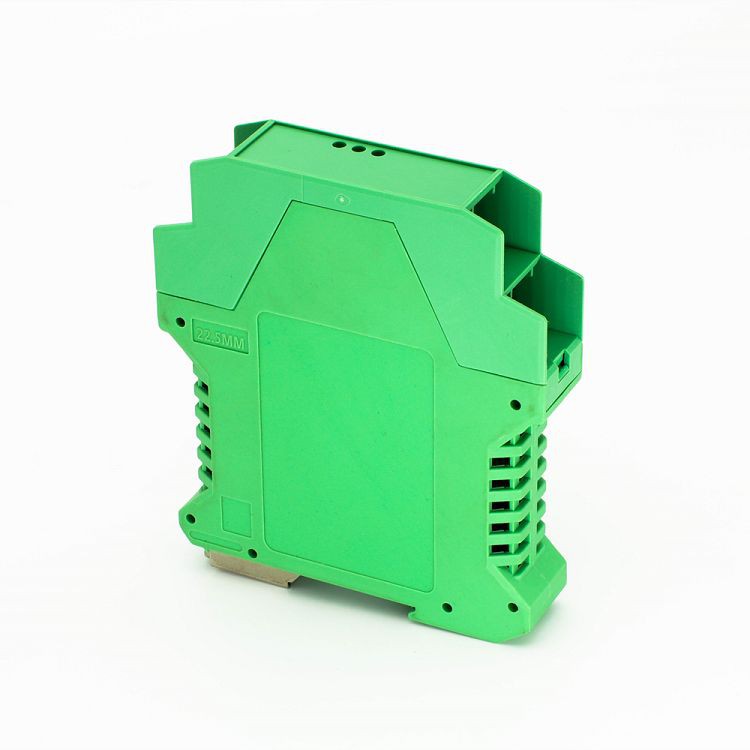

Dacă sunteți în căutarea unei opțiuni de montare mai flexibile,Carcase cu șinămerită luat în considerare. Aceste carcase pot fi instalate cu ușurință pe o șină DIN, ceea ce le face ideale pentru aplicații industriale. Pentru proiecte în care PCB trebuie să fie montat în siguranță în incintă, aCarcasă PCB pentru căi ferateOferă o soluție stabilă și fiabilă.

Pregătirea incintei

După ce ați ales incinta potrivită, este timpul să o pregătiți pentru instalarea modulului camerei. Începeți prin curățarea incintei pentru a îndepărta praful sau resturile. Acest lucru va asigura o instalare curată și sigură. Apoi, identificați punctele de montare pentru modulul camerei. Majoritatea incintelor vin cu găuri pre-găurite sau șefi montați care pot fi folosiți pentru a atașa modulul.

Dacă incinta nu are punctele de montare necesare, poate fi necesar să găuriți găuri sau să utilizați metode alternative de montare. Cu toate acestea, aveți grijă să nu deteriorați incinta sau componentele interne în timpul acestui proces.

Montarea modulului camerei

Înainte de a monta modulul camerei, asigurați -vă că este în stare bună de lucru. Testați modulul pentru a vă asigura că captează imagini clare și că toate conexiunile sunt sigure. După ce sunteți mulțumit de performanța modulului, așezați -l cu atenție în incintă și aliniați -l cu punctele de montare.

Folosiți șuruburi sau elemente de fixare adecvate pentru a asigura modulul camerei la incintă. Asigurați -vă că modulul este ferm atașat și că nu există mișcare sau vibrație. Acest lucru va ajuta la prevenirea distorsiunii imaginii și va asigura că camera funcționează în mod fiabil.

Cablarea modulului camerei

După montarea modulului camerei, este timpul să îl conectați. Conectați sursa de alimentare, cablurile de date și orice alte conexiuni necesare în conformitate cu specificațiile modulului. Asigurați -vă că firele sunt bine organizate și securizate pentru a le împiedica să se încurce sau să se deterioreze.

Dacă carcasa are un sistem de gestionare a cablurilor încorporat, folosiți-l pentru a direcționa firele. Acest lucru va ajuta la menținerea interiorului incintei organizate și va face mai ușor accesul la modulul de cameră pentru întreținere sau depanare.

Testarea instalării

Odată ce modulul camerei este montat și conectat, este timpul să testați instalarea. Alimentați modulul camerei și verificați dacă capturați corect imagini. Reglați focalizarea și setările, după cum este necesar, pentru a vă asigura că imaginile sunt clare și ascuțite.

Dacă întâmpinați probleme în faza de testare, verificați cu atenție conexiunile, cablarea și setările. Asigurați -vă că toate componentele funcționează corect și că nu există conexiuni libere sau scurtcircuite.

Securizarea incintei

După ce testați instalarea și asigurarea că totul funcționează corect, este timpul să setați incinta. Închideți capacul de incintă și folosiți elementele de fixare corespunzătoare pentru a -l sigila. Asigurați -vă că capacul este strâns închis pentru a împiedica praful, umiditatea și alți contaminanți să intre în incintă.

Întreținere și depanare

Întreținerea regulată este esențială pentru a menține modulul și incinta camerei în stare bună de lucru. Verificați periodic conexiunile pentru a vă asigura că sunt sigure și curățați obiectivul camerei pentru a îndepărta orice murdărie sau resturi.

Dacă întâmpinați probleme cu modulul camerei sau cu carcasa, consultați documentația producătorului pentru ghidarea problemelor. În unele cazuri, poate fi necesar să înlocuiți o componentă sau să faceți ajustări la instalare.

Concluzie

Instalarea unui modul de cameră într -o cutie de carcasă PCB pentru aplicații electronice necesită o planificare atentă, o atenție la detalii și instrumentele și materialele potrivite. Urmărind pașii descriși în această postare pe blog, puteți asigura o instalare de succes și un sistem de cameră fiabil.
