Care este răspunsul în frecvență al unui conector tip șurub pentru PCB?

Hei acolo! În calitate de furnizor de conectori de tip șurub pentru PCB, sunt adesea întrebat despre răspunsul în frecvență al acestor componente mici, dar cruciale. Astăzi, o voi descompune pentru tine într-un mod ușor de înțeles, astfel încât să poți lua decizii informate atunci când vine vorba de proiectele tale PCB.

În primul rând, să vorbim despre ce înseamnă de fapt răspunsul în frecvență. În termeni simpli, răspunsul în frecvență se referă la modul în care un dispozitiv sau o componentă răspunde la diferite frecvențe ale unui semnal electric. Pentru un conector tip șurub pentru PCB, totul depinde de cât de bine poate transmite semnale pe o gamă de frecvențe fără pierderi sau distorsiuni semnificative.

De ce contează răspunsul în frecvență? Ei bine, în electronica modernă, avem de-a face cu tot felul de semnale, de la semnale DC de joasă frecvență până la semnale AC de înaltă frecvență. Dacă un conector are un răspuns slab în frecvență, poate duce la degradarea semnalului, ceea ce înseamnă că dispozitivul dvs. s-ar putea să nu funcționeze conform intenției. De exemplu, în aplicațiile de transmisie de date de mare viteză, un conector cu un răspuns în frecvență limitat poate cauza erori de date, viteze de transmisie mai mici și performanță generală slabă.

Acum, să cercetăm factorii care afectează răspunsul în frecvență al unui conector tip șurub pentru PCB.

1. Design fizic

Designul fizic al conectorului joacă un rol important în răspunsul său în frecvență. Lungimea și diametrul știfturilor, distanța dintre ele și materialul folosit au toate impactul.

• Lungimea și diametrul știftului: Pinii mai lungi pot introduce mai multă inductanță, ceea ce poate limita performanța de înaltă frecvență a conectorului. Pe de altă parte, un diametru mai mare a pinului poate reduce rezistența, ceea ce este bun pentru semnalele de joasă frecvență. NoastreBloc de borne tip șurub PCB pentru conectareeste proiectat cu lungimi și diametre optimizate ale știfturilor pentru a asigura un echilibru bun între performanța de joasă și înaltă frecvență.

• Spațiere între pini: Distanța dintre pini poate afecta capacitatea dintre ei. Dacă pinii sunt prea apropiați, capacitatea poate crește, ceea ce poate cauza atenuarea semnalului la frecvențe înalte. Am proiectat cu atenție distanța dintre pini din conectorii noștri pentru a minimiza acest efect și pentru a oferi un răspuns larg în frecvență.

• Material: Contează și materialul folosit pentru știfturi și carcasă. Materialele conductoare cu rezistivitate scăzută, cum ar fi cuprul sau alama, sunt utilizate în mod obișnuit pentru pini pentru a asigura o bună conductivitate electrică. Materialul carcasei trebuie să aibă proprietăți bune de izolare pentru a preveni scurgerea semnalului. NoastreBLOC BORNE ȘURBUL PCBfolosește materiale de înaltă calitate pentru a asigura performanțe optime pe o gamă largă de frecvențe.

2. Rezistența de contact

Rezistența de contact este un alt factor important. Când șurubul este strâns pentru a realiza o conexiune, contactul dintre știft și fir sau urmă PCB ar trebui să fie cât mai scăzută - rezistență. Rezistența mare de contact poate cauza pierderi de putere, generare de căldură și distorsiuni ale semnalului, în special la frecvențe înalte.

Folosim tehnici avansate de fabricație pentru a asigura o conexiune strânsă și fiabilă, care ajută la menținerea scăzută a rezistenței de contact. În acest fel, conectorii noștri pot menține un răspuns stabil în frecvență chiar și în diferite condiții de operare.

3. Ecranarea

În aplicațiile de înaltă frecvență, interferența electromagnetică (EMI) poate fi o problemă majoră. Ecranarea conectorului poate ajuta la reducerea EMI și la îmbunătățirea răspunsului în frecvență. Unii dintre conectorii noștri vin cu opțiuni de ecranare pentru a proteja semnalele de interferențe externe și pentru a asigura o transmisie curată pe o gamă largă de frecvențe.

Măsurarea răspunsului în frecvență

Pentru a măsura răspunsul în frecvență al unui conector de tip șurub pentru PCB, folosim de obicei analizoare de rețea. Aceste dispozitive pot trimite o gamă de frecvențe prin conector și pot măsura semnalele de ieșire. Prin compararea semnalelor de intrare și de ieșire, putem determina pierderea de inserție, pierderea de retur și alți parametri care caracterizează răspunsul în frecvență.

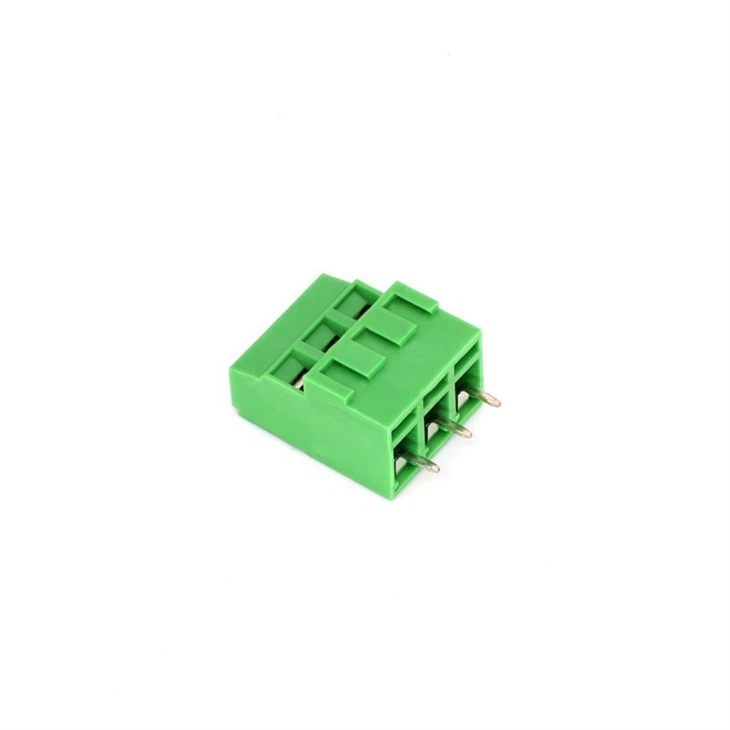

Efectuăm teste riguroase pe toți conectorii noștri pentru a ne asigura că îndeplinesc specificațiile cerute. NoastreBloc terminal PCB de înaltă calitate de 5,08 mma fost testat temeinic pentru a oferi un răspuns excelent în frecvență în diverse aplicații.

Aplicații și cerințe de frecvență

Aplicațiile diferite au cerințe de frecvență diferite.

• Aplicații de joasă frecvență: În aplicații precum distribuția de energie sau circuitele de control cu ​​viteză mică, cerințele de frecvență sunt relativ scăzute. Conectorii noștri pot gestiona cu ușurință aceste semnale de joasă frecvență cu pierderi minime.

• Aplicații de înaltă frecvență: Pentru transmisia de date de mare viteză, cum ar fi conexiunile Ethernet sau USB, conectorii trebuie să aibă un răspuns în frecvență larg. Conectorii noștri sunt proiectați pentru a răspunde cerințelor de înaltă frecvență ale acestor aplicații, asigurând un transfer de date fiabil și rapid.

Concluzie

În concluzie, răspunsul în frecvență al unui conector de tip șurub pentru PCB este un factor critic care poate afecta performanța dispozitivelor dumneavoastră electronice. Înțelegând factorii care îl influențează, puteți alege conectorul potrivit pentru aplicația dumneavoastră specifică.

În calitate de furnizor, ne angajăm să furnizăm conectori de tip șurub de înaltă calitate pentru PCB, cu răspuns în frecvență excelent. Indiferent dacă lucrați la un proiect de energie de joasă frecvență sau la o aplicație de transmisie de date de mare viteză, avem conectorul potrivit pentru dvs.

Dacă sunteți interesat de produsele noastre și doriți să discutați despre cerințele dvs. specifice, nu ezitați să contactați pentru o negociere de achiziție. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru proiectele dumneavoastră PCB.
